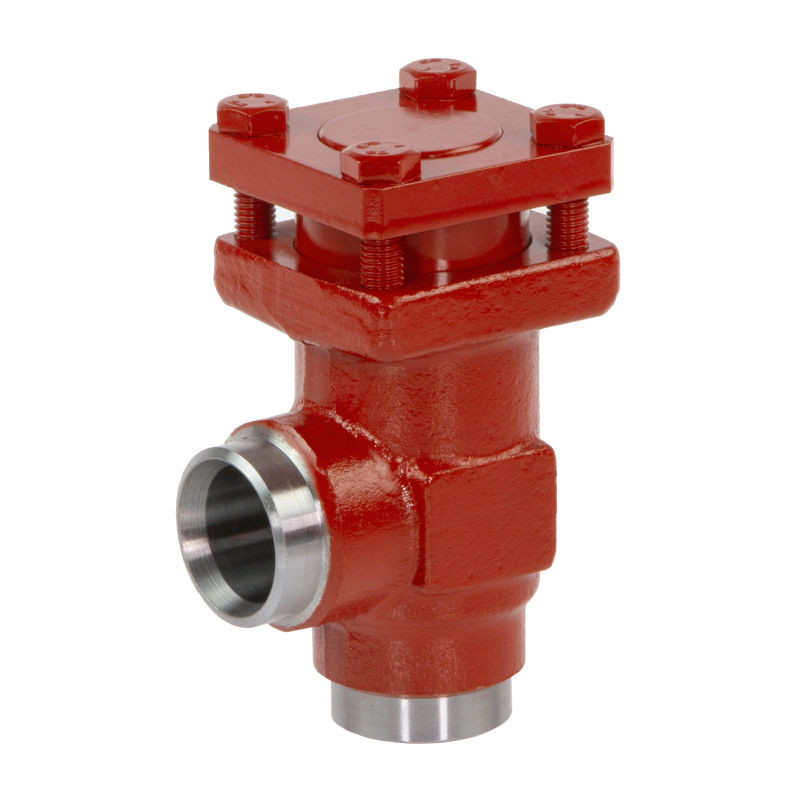

148B6100R от компании Ридан это обратный клапан типа CHV, в угловом исполнении, в модификации CHV 100 D ANG, тип присоединения — 100 D (4"), DN 100, PN 52 |
| При перемещении рабочей среды в соответствии с направлением стрелки на корпусе клапана, конус отжимается от седла (пружина сжимается), что позволяет потоку проходить через клапан с минимальными потерями. В случае обратного течения рабочей среды, конус прижимается к седлу, останавливая поток хладагента. Пружина предназначена для уравновешивания сил трения во время контакта конуса с седлом. |
| Особенности CHV-X: |
 Рабочая среда: R 717 (аммиак), R744 (диоксид углерода), ГХФУ и ГФУ хладагенты |
| Типоразмер: DN 15 - DN 150 |
| Модульная концепция - единые корпуса и высокая взаимозаменяемость запасных частей |
| Болты из нержавеющей стали |
| Оптимизированная геометрия проточной части клапанов |
| Демпфирующая камера обеспечивает оптимальную защиту от пульсаций при низких нагрузках |
| Свойство | Значение |
| Исполнение | Угловой |
| Максимальное рабочее давление (PN), бар изб. | 52 |
| Температура рабочей среды, °С | -60 … +120 |
| Тип присоединения | 100 D (4") - под сварку встык, EN 10220 |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). (Газы и жидкости, 1 и 2 группы опасности) |
| Номинальный диаметр (DN), мм | 100 |
| Наружный / Внутренний диаметры присоединительного штуцера, мм | 114,3 / 102,3 |
| Масса, кг | ~10,5 |
|
Замена оборудования CHVЗамена обратных клапанов CHV-X Danfoss на клапана CHV Ридан 241.57KB |
|
Паспорт на 148B6100R 419.27KB |
|
Инструкция 148B6100R 515.04KB |
