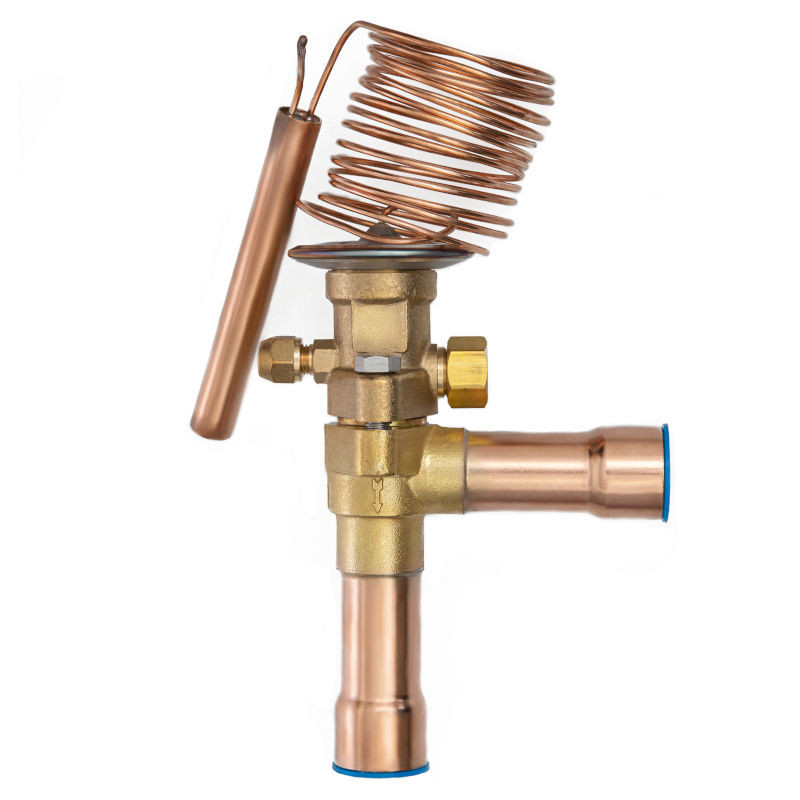

 Клапан терморегулирующий TE 55-30, температура кипения -40...10 °C, имеет присоединительные патрубки 1" 1/8 дюйма |
Клапаны терморегулирующие (Терморегулирующие вентили) типа TE используются для контроля перегрева хладагента на выходе из испарителя и поддержания его на заданном уровне. Эти клапаны идеально подходят для использования в системах холодоснабжения, шоковой заморозки, охлаждения жидкости, тепловых насосах и системах кондиционирования работающих на хладагенте R407C. Тип хладагента, для работы с которым предназначен клапан типа TE, указан на шильдике трв. |
| Особенности: |
 TE 5-55 - клапаны с внешней линией выравнивания |
| Клапаны TE5 являются двунаправленный, имеют сбалансированный порт и по этому при изменении направления потока производительность клапанов не меняется. |
| Патрубки под пайку |
| Максимальное рабочее давление 30 бар |
| Длина капиллярной трубки 1,5 м |
| Чертеж | |
 |
|
| Свойство | Значение |
| A, мм | 138 |
| B, мм | 55 |
| С, мм | 49 |
| E, мм | 75 |
| F, мм | 122 |
| G, мм | Ф13 |
| I, мм | 65 |
| H, мм | 65 |
| Вес, кг | 1,4 |
| Тип присоединения | Под пайку ODF |
| Материал деталей изделия | Смотрите в руководстве по эксплуатации |
| Климатическое исполнение | УХЛ4 |
| Хладагент | R407C |
| Диапазон температур кипения, °C | N: -40…+10 |
| Фазовое состояние | Газ/жидкость |
| Максимальное рабочее давление PB, бар | 30 |
| MOP | Без MOP |
| Длина капиллярной трубки, мм | 1500 |
| Максимальная температура корпуса клапана, °C | 150 |
| Тип исполнения | Угловой |
| Присоединительные патрубки, дюйм | 1“1/8x1“1/8 |
| Qном., кВт* | 416,7 |
| Комплектность | |
| В комплект поставки входит:- клапан терморегулирующий типа TE; - хомут для крепления термобаллона; - упаковочная коробка; - паспорт (предоставляется по запросу в электронной форме); - руководство по эксплуатации (предоставляется по запросу в электронной форме). | |
|
