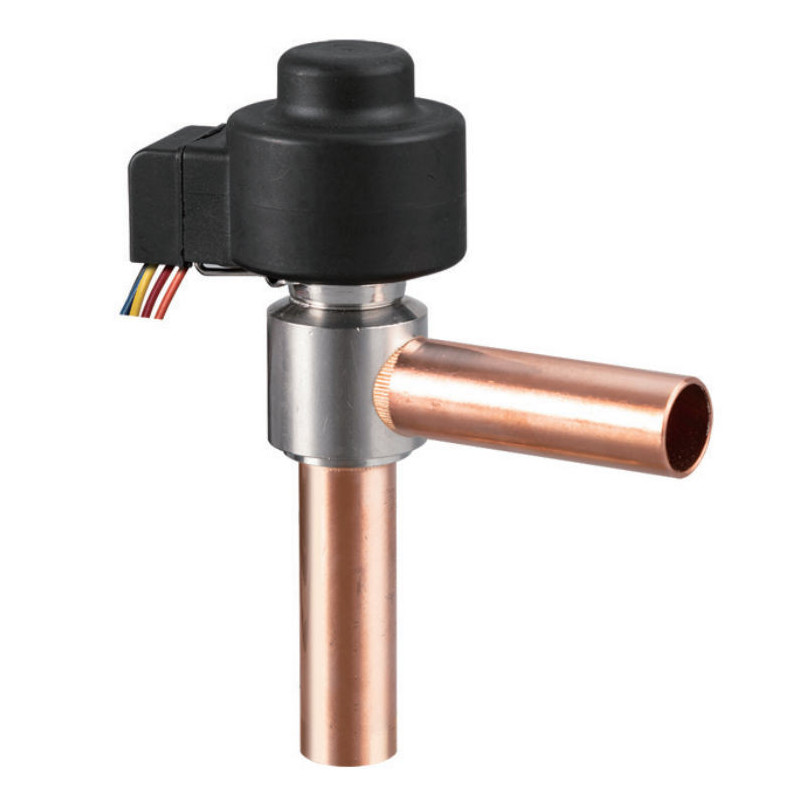

Электронный расширительный клапан ETS 6-32 034G5031R

Name: Электронный расширительный клапан ETS 6-32 034G5031R
Brand: Ридан
SKU: 034G5031R
Price: 1526 RUB
Availability: InStock

Код 034G5031R

2 688 ₽

1 526 ₽

Электронные расширительные клапаны ETS6 предназначены для точного контроля подачи жидкости в испарители систем охлаждения и воздушного кондиционирования.

Особенности:

Клапаны терморегулирующие типа ETS являются компактными и легкими устройствами с большим диапазоном производительности, способными работать в двух направлениях.

Конструкция клапана основана на использовании униполярных приводов.

Максимальное рабочее давление клапана ETS 42 бар, bспользуемые хладагенты: ХФУ, ГХФУ, ГФУ

Температура жидкости: от -30 °C до 70 °C

Терморегулирующие клапаны типа ETS не рекомендуется использовать в системах хозяйственно-питьевого водоснабжения, где есть контакт с питьевой водой.

Чертеж

Свойство	Значение
L, мм	86.5
D, мм	7.94
Диаметр отверстия, мм	3,2
H₁, мм	45
H, мм	47
Класс гермитичности	B
Тип присоединения	Под пайку ODF
Климатическое исполнение	УХЛ4
Фазовое состояние	Газ/жидкость
Тип материалов	Смотрите в руководстве по эксплуатации
Упаковка	Индивидуальная
Вес, кг	0,083
Максимальное рабочее давление, бар	42
Присоединительные патрубки, мм	7,94
Kv, м^3/ч	0,43
Qном., кВт*	28,62
Максимальное рабочее давление, бар	42
Хладагенты	R22, R134a, R404A/R507, R407C, R410A.
Холодильное масло	Все минеральные масла и сложноэфирные синтетические масла (для смазки клапана ETS 6)
Температура окружающей среды, °С	-30…60
Температура рабочей среды, °С	-30…70
Влажность окружающей среды	Не выше 95% относительной влажности
Регулирование	Шаговый двигатель прямого действия с постоянными магнитами
Метод возбуждения	1–2 -фазный
Электрическое подключение	JST XHP-5
Скорость управляющих сигналов	От 30 до 90 pps (импульсов в секунду), рекомендуется 31,3 pps
Полное время движения при перемещении	6 сек при 83 pps
Максимальная температура обмотки катушки, °С	115
Установка
Клапан устанавливается катушкой вверх. В собранном состоянии отклонение клапана с катушкой от вертикальной оси должно не превышать ±15˚
Соленоидный клапан линии жидкости
Если на линии жидкости используется соленоидный клапан, он должен быть установлен таким образом, чтобы исключить возможность возникновения гидроудара в клапане ETS 6
Комплектность
В комплект поставки входит:- клапан терморегулирующий типа ETS, ; - упаковочная коробка; - паспорт (предоставляется по запросу в электронной форме); - руководство по эксплуатации (предоставляется по запросу в электронной форме).
Значение холодопроизводительности указано для R404A; Температура кипения tе = +5 °С; Температура конденсации tс = +38 °C ; Переохлаждение 0К
