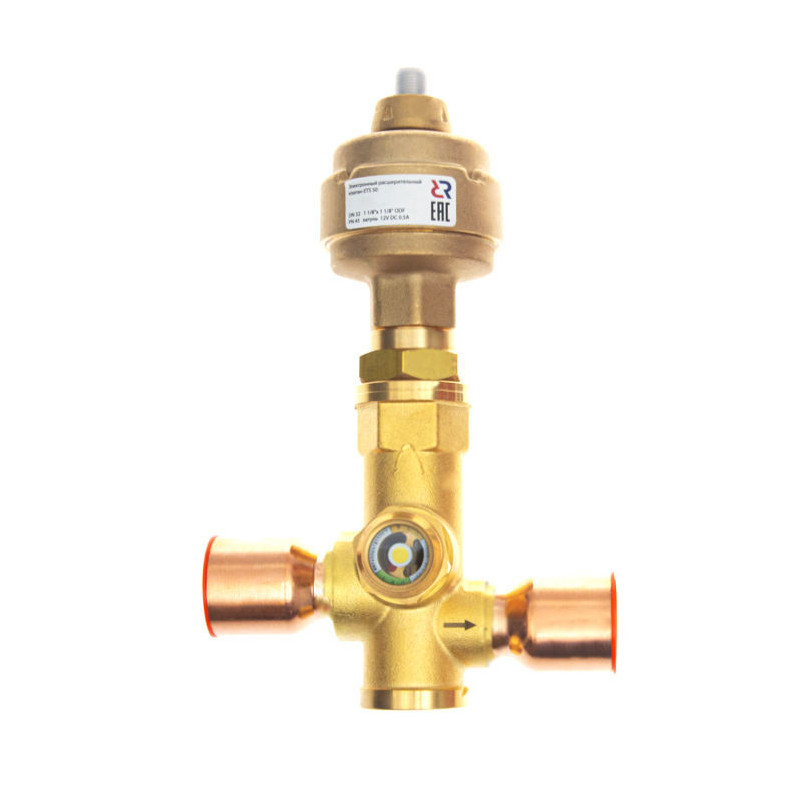

Клапаны ETS являются серией электроприводных расширительных клапанов, которые разработаны специально для точного контроля подачи жидкости в испарители систем охлаждения и воздушного кондиционирования. |
| Особенности: |
 Максимальное рабочее давление ETS 12.5,ETS 25,ETS 50,ETS 100: 45 бар |
| Максимальное рабочее давление ETS 250, ETS 400: 35 бар |
| Диапазон регулирования производительности 10 %–100 % |
| Диапазон температур окружающей среды -40 – 65 °C |
| Клапаны ETS 50 - 400 поставляются со смотровым стеклом |
| Кабель для подключения входит в комплект поставки |
 Конструкция поршня клапана не имеет сбалансированной конструкции и при обратном потоке будет снижение производительности клапана.В связи с этим клапаны следует устанавливать по стрелке, указанной на корпусе клапана. |
| Чертеж | |
 |
|
| Свойство | Значение |
| А, мм | 28,7 |
| В, мм | 35,2 |
| С, мм | 60 |
| H₁, мм | 206,3 |
| L₁, мм | 63 |
| L2, мм | 73 |
| H3, мм | 38,5 |
| H4, мм | 12,5 |
| H2, мм | 118 |
| L3, мм | - |
| L4, мм | - |
| L5, мм | - |
| Исполнение | Прямой |
| Напряжение питания постоянного тока, В | 12 |
| Класс гермитичности | B |
| Тип присоединения | Под пайку ODF |
| Климатическое исполнение | УХЛ4 |
| Фазовое состояние | Газ/жидкость |
| Смотровое стекло | Да |
| Тип материалов | Смотрите в руководстве по эксплуатации |
| Упаковка | Индивидуальная |
| Kv, м^3/ч | 3,9 |
| Сила тока | 230 мА |
| Защита двигателя | IP65 |
| Вес, кг | 1,929 |
| Номинальный диаметр (DN), мм | 25x32 |
| Присоединительные патрубки, дюйм | 1"1/8x1"3/8 |
| Присоединительные патрубки, мм | 28x35 |
| Qном., кВт* | 308 |
| Макс. раб. давление, бар | 45 |
| Хладагенты | R22, R134a, R404A/R507, R407C, R410A. |
| Номинальная мощность | 45…1397кВт (R134a) |
| Напряжение | 12В DC (±10%) |
| Рабочий ток | 230мА |
| Холодильное масло | Все минеральные масла и сложноэфирные синтетические масла |
| Температура окружающей среды | -40…60 °C |
| Температура рабочей среды | -40…65 °C |
| Влажность окружающей среды | Не выше 95 % относительной влажности |
| Класс защиты двигателя | IP65 |
| Тип шагового двигателя | Двухполярный с постоянным магнитом |
| Тип шага | Двухфазовый полный шаг |
| Сопротивление обмоток | 52Ω ±10 % |
| Индуктивность обмоток | 85 мГн |
| Ток удержания | Зависит от условий использования. Допустимый полный ток (100 % рабочий цикл) |
| Угловой шаг | 7,5° (двигатель), 0,9° (ходовой винт). Передаточное число 8,5 : 1 |
| Номинальное напряжение | Постоянное управляющее напряжение 12 В постоянного тока (-4 % +15 %), 150 шаг/с |
| Фазовый ток | (При использовании источника тока) 100 мА,среднеквадратичное значение -4 % … +15 %. |
| Скорость выполнения шагов | 150 шаг/с |
| Значение холодопроизводительности указано для R404A; Температура кипения tе = +5 °С; Температура конденсации tс = +35 °C ; Переохлаждение 4К |
|
|
