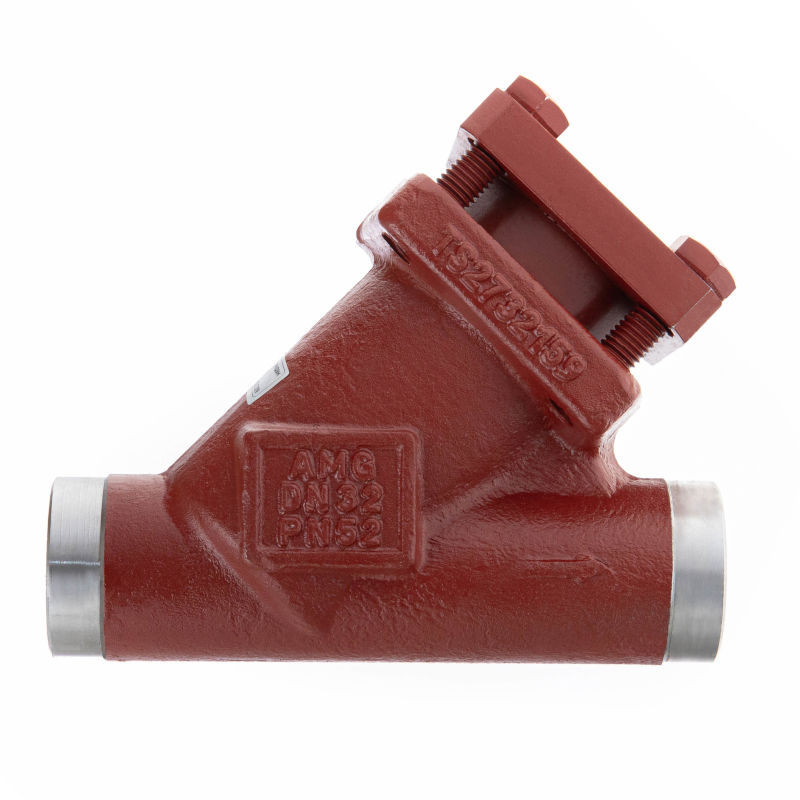

146C5125R от компании Ридан это обратный клапан типа CHV, в прямоточном исполнении, в модификации CHV 125 G STR PN 40. Данный клапан используется в промышленных холодильных установках на объектах пищевой промышленности, предназначен для обеспечения движения рабочей среды только в одном направлении, блокируя её обратный поток. Клапаны серии CHV-X имеют два исполнения: угловое (ANG) и прямоточное (STR).
При перемещении рабочей среды в соответствии с направлением стрелки на корпусе клапана, конус отжимается от седла (пружина сжимается), что позволяет потоку проходить через клапан с минимальными потерями. В случае обратного течения рабочей среды, конус прижимается к седлу, останавливая поток хладагента. Пружина предназначена для уравновешивания сил трения во время контакта конуса с седлом.
Особенности CHV-X:
Рабочая среда: R 717 (аммиак), R744 (диоксид углерода), ГХФУ и ГФУ хладагенты
Типоразмер: DN 15 - DN 150
Модульная концепция - единые корпуса и высокая взаимозаменяемость запасных частей
Болты из нержавеющей стали
Оптимизированная геометрия проточной части клапанов
Демпфирующая камера обеспечивает оптимальную защиту от пульсаций при низких нагрузках
Свойство
Значение
Тип клапана
CHV 125 G STR
Исполнение
Прямой
Геометрические параметры, мм
H
310
B
74
L
322
E
193
Масса, кг*
22,3
Макс. рабочее давление, бар изб.
40
Пропускная способность (Kv), м³/ч
Уточняется
Кодовый номер
146C5125R
Доступные файлы для Обратный клапан CHV 125 G STR PN 40 146C5125R
Замена оборудования CHV
Замена обратных клапанов CHV-X Danfoss на клапана CHV Ридан 241.57KB
