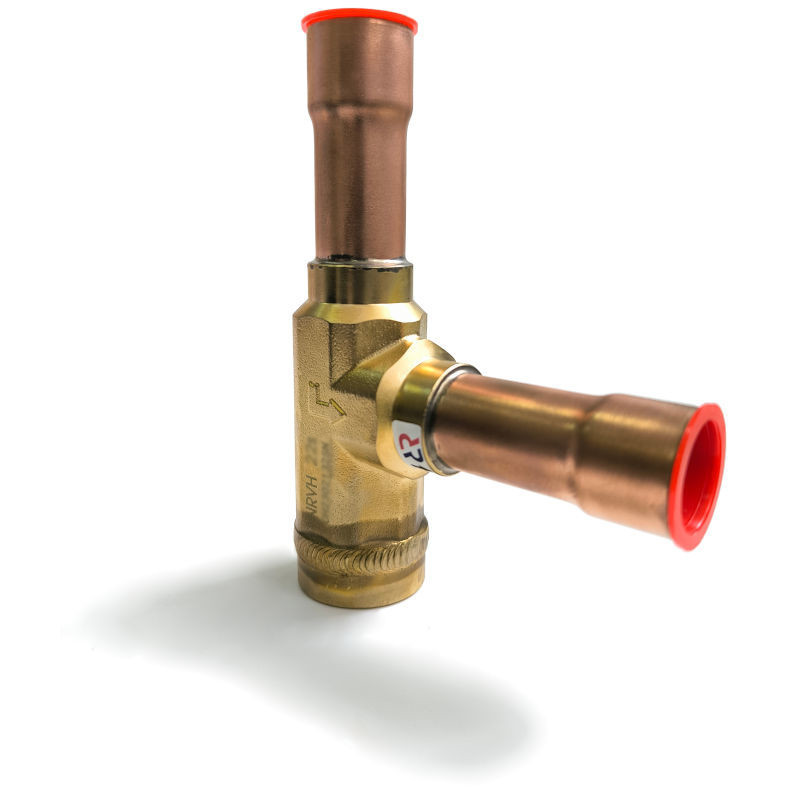

Обратный клапан NRVH 22s 020-1032R
  • Обратный клапан NRVH 22s 020-1032R
  • Обратный клапан NRV 22s 021-1032R
  • Обратный клапан NRV 22s 021-1032R
  • Обратный клапан NRV 22s 021-1032R

Обратный клапан NRV 22s 021-1032R

021-1032R
По запросу
Количество

NRV 22s 021-1032R является обратным прямоточным клапаном, с присоединительными патрубками ⅞ мм под пайку.
Особенности:
  Присоединительные штуцеры в исполнении под пайку
  Минимальный открывающий перепад давления 0.05 бар
  Температурный диапазон: -50 – 140 °C
  Максимальное рабочее давление 46 бар
Чертеж
Обратный клапан NRVL 22s 020-2032R размеры
Свойство Значение
Присоединительные патрубки, мм -
Минимальный открывающий перепад давления, бар 0,30
Исполнение Угловой
Номинальный диаметр (DN), мм 20
Максимальное рабочее давление PB, бар 46
Максимальное испытательное давление PB, бар 60
Тип присоединения Под пайку ODF
H, мм 136,5
Климатическое исполнение УХЛ4
L, мм 84
D, мм 22
Материал деталей изделия Смотрите в руководстве по эксплуатации
Фазовое состояние Газ/жидкость
Пропускная способность Kv, м3/ч 8,5
Диапазон температур, °C -50→140
Присоединительные патрубки, дюйм 7/8"
Вес, кг 0,487
Тип хладагента ХФУ, ГХФУ и ГФУ (группа опасности 2)
L₁, мм 17
Класс герметичности B

Доступные файлы для Обратный клапан NRV 22s 021-1032R
Письмо о замене оборудования
Замена оборудования с Danfos на Ridan 305.93KB
Тех. описание NRV NRVH NRVL
263.26KB
Монтаж NRV, NRVL и NRVH
366.09KB
