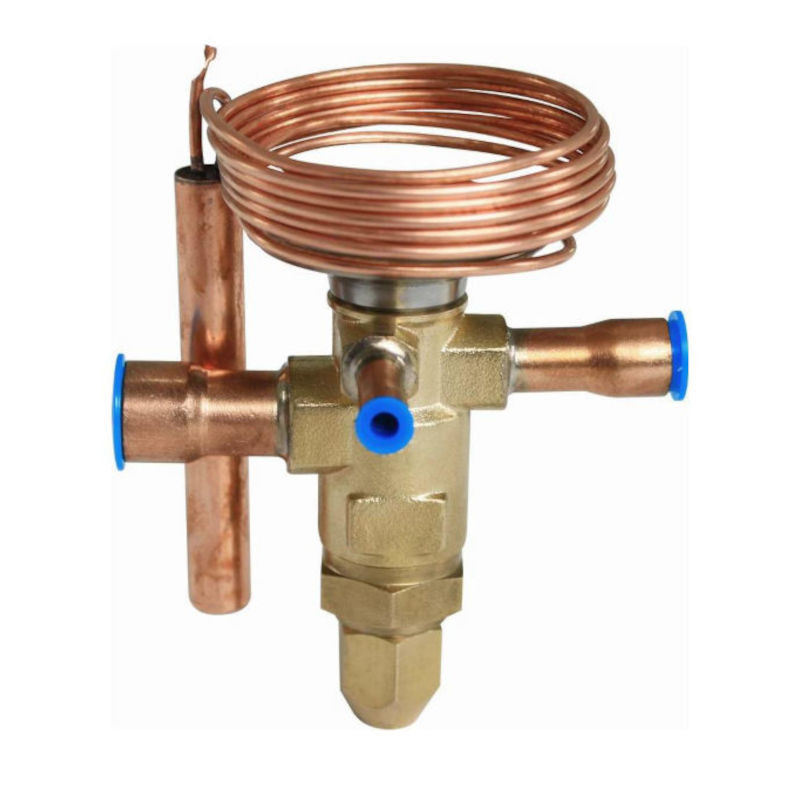

 Клапан терморегулирующий TGE 10-2, температура кипения -40...10 ℃, имеет присоединительные патрубки 3/8 x 1/2 дюйма |
Клапаны терморегулирующие (Терморегулирующие вентили) типа TGE используются для контроля перегрева хладагента на выходе из испарителя и поддержания его на заданном уровне. Эти клапаны идеально подходят для использования в системах холодоснабжения, шоковой заморозки, охлаждения жидкости, тепловых насосах и системах кондиционирования работающих на хладагенте высокого давления R410A.Тип хладагента, для работы с которым предназначен клапан типа TGE, указан на шильдике трв. |
| Особенности: |
 Клапаны TGE являются двунаправленными |
| Модели TGE10 не имеют сбалансированного порта и по этому при изменении направления потока производительность клапанов снижается на 10%. |
| Модели TGE20 и TGE40 имеют сбалансированный порт и по этому при изменении направления потока производительность клапанов не меняется. |
| Чертеж | |
 |
|
| Свойство | Значение |
| A, мм | 102 |
| B, мм | 61 |
| C, мм | 100 |
| E, мм | 55 |
| F, мм | 26 |
| G, мм | 13 |
| H, мм | 89 |
| D, мм | 71 |
| Максимальное рабочее давление PB, бар | 45 |
| Тип присоединения | Под пайку ODF |
| Материал деталей изделия | Смотрите в руководстве по эксплуатации |
| Климатическое исполнение | УХЛ4 |
| Диапазон температур кипения, °C | N: -40…+10 |
| Фазовое состояние | Газ/жидкость |
| Хладагент | R410A |
| MOP | Без MOP |
| Вес, кг | 0,54 |
| Длина капиллярной трубки, мм | 1500 |
| Максимальная температура корпуса клапана, °C | 150 |
| Присоединительные патрубки, дюйм | 3/8“x1/2“ |
| Qном., кВт* | 8,4 |
| Комплектность | |
| В комплект поставки входит:- клапан терморегулирующий типа TGE; - хомут для крепления термобаллона; - упаковочная коробка; - паспорт (предоставляется по запросу в электронной форме); - руководство по эксплуатации (предоставляется по запросу в электронной форме); | |
|
