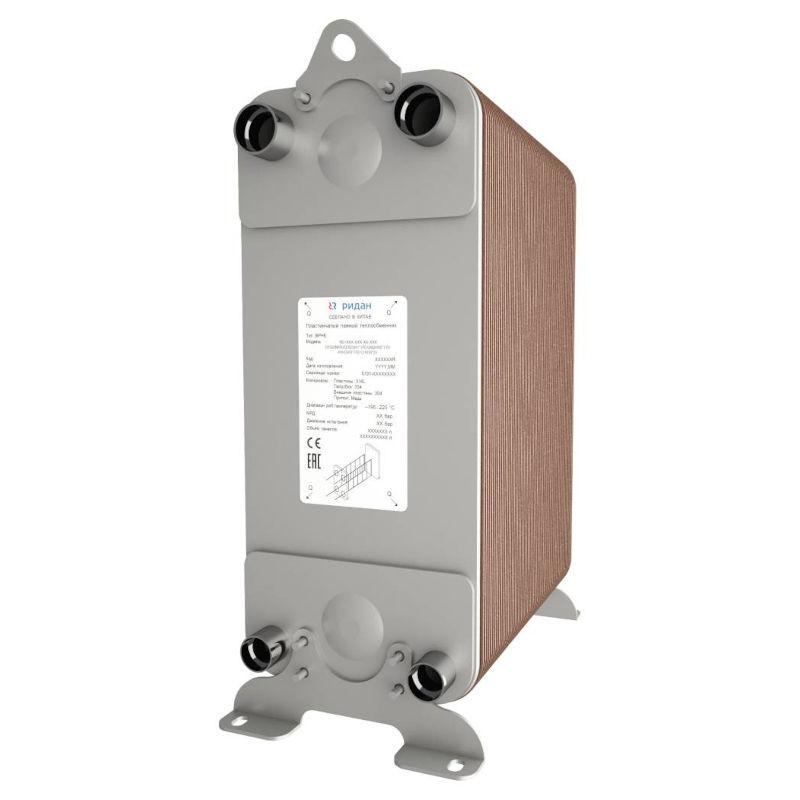

Теплообменник пластинчатый паяный BPHE RD-210-80-3.0-HQ 021H4783R серии RD-210 от компании Ридан используются в холодильных установках в качестве конденсаторов, испарителей (модификация с дистрибьютором жидкости "Q"), а также для однофазных применений. Производительность: 150 - 600 кВт. Каналы типа H. Модель с дистрибьютором жидкости. Рабочее давление 30 бар. |
| Особенности серии RD-210: |
 Материал пластин - нержавеющая сталь AISI 316L |
| Медный припой |
| Компактный размер |
| Высокая эффективность |
| Широкий ряд присоединительных размеров |
| Высокотехнологичное производство |
| Высококвалифицированная техподдержка |
| Рабочие среды: негорючие хладагенты (HFC, HCFC), технические и холодильные масла, вода для технических нужд и систем ГВС, спиртосодержащие растворы |
| Свойство | Значение |
| Количество пластин | 80 |
| Климатическое исполнение | УХЛ 4 |
| Расчетное давление, бар | 30 |
| Рабочее давление, бар | 30 |
| Вместимость канала H1H2, л | 20 |
| Наличие дистрибьютора | есть |
| Количество контуров | один |
| Диапазон рабочих температур среды/стенки | от-196 до+225C |
| Группы сред согласно ТР ТС 032 | Газы и жидкости 1 и 2 группы опасности |
| Присоединительный штуцер Q3 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры) | H2''1/8 |
| Модель | RD-210-80-3,0-HQ |
| Пробное давление, бар | 45 |
| Масса теплообменника (нетто), кг | 69,9 |
| Присоединительный штуцер H1 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры) | H3''1/8 |
| Присоединительный штуцер H2 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры) | H3''1/8 |
| Вместимость канала Q3Q6/Q5Q4, л | 19,5 |
| Присоединительный штуцер Q6 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры) | H3''1/8 |
| Габаритные размеры (ВхШхГ), мм | 739x322x217 |
| A,мм | 217 |
| Тип рабочей среды | |
| негорючие хладагенты (фторуглеводороды, хлорфторуглеводороды), технические и холодильные масла, вода для технических нужд и систем ГВС, спиртосодержащие растворы, водные растворы гликолей | |
|
MCHE_Danfoss_Ridan2023Письмо о замене пластинчатых паяных ТО и микроканальных алюминиевых конденсаторов MCHE Danfoss на Ридан 71.78KB |
|
Паспорт на 021H4783R 524.7KB |
|
Инструкция 021H4783R 1.35MB |
|
Чертеж 021H4783R 44.74KB |
