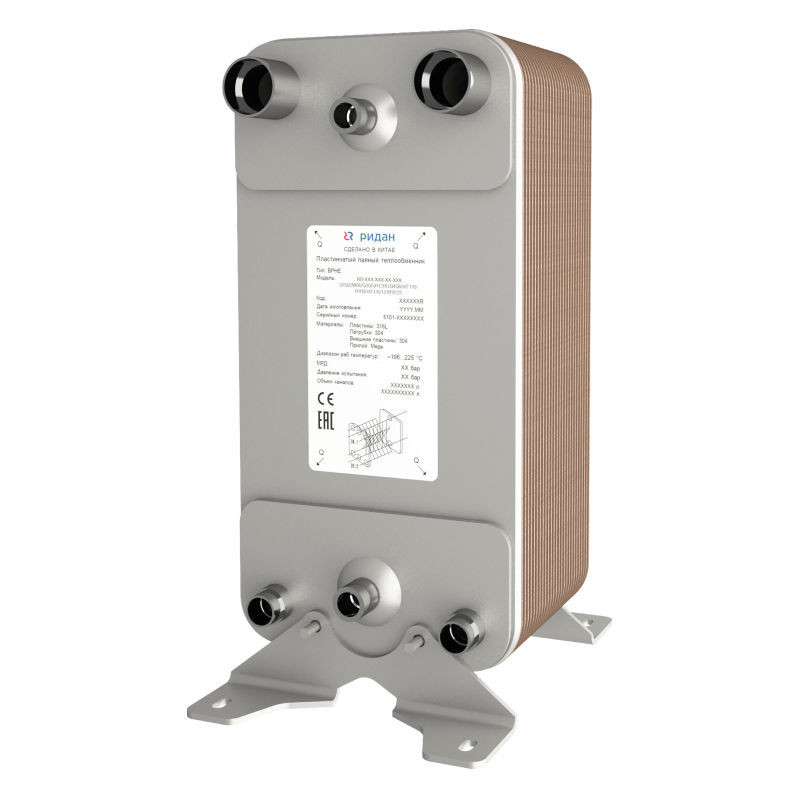

Теплообменник пластинчатый паяный BPHE RD-113W-62-4,5-HDQ-Q3Q5(H7/8“)/Q4Q6(H1“1/8)/H1H2(T60,3)/8-M8x40 111B0294R серии RD-113W от компании Ридан используются в холодильных установках в качестве испарителей. Производительность: до 200 кВт. Модель с дистрибьютором жидкости. Рабочее давление 45 бар. |
| Особенности серии RD-113W: |
 Материал пластин - нержавеющая сталь AISI 316L |
| Медный припой |
| Компактный размер |
| Высокая эффективность |
| Широкий ряд присоединительных размеров |
| Высокотехнологичное производство |
| Высококвалифицированная техподдержка |
| Рабочие среды: негорючие хладагенты (HFC, HCFC), технические и холодильные масла, вода для технических нужд и систем ГВС, спиртосодержащие растворы |
| Свойство | Значение |
| Количество пластин | 62 |
| Климатическое исполнение | УХЛ4 |
| Расчетное давление, бар | 45 |
| Рабочее давление, бар | 45 |
| Пробное давление, бар | 67,5 |
| Присоединительный штуцер H1 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры) | T60,3 |
| Присоединительный штуцер H2 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры) | T60,3 |
| Присоединительный штуцер Q5 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры) | H7/8" |
| Наличие дистрибьютора | есть |
| Количество контуров | два |
| Диапазон рабочих температур среды/стенки | от-196 до+225C |
| Присоединительный штуцер Q4 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры) | H1"1/8 |
| Группы сред согласно ТР ТС 032 | Газы и жидкости 1 и 2 группы опасности |
| Модель | RD-113W-62-4,5-HDQ |
| Масса теплообменника (нетто), кг | 28,638 |
| Габаритные размеры (ВхШхГ), мм | 243х491х136 |
| A,мм | 136,06 |
| Присоединительный штуцер Q6 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры) | H1"1/8 |
| Присоединительный штуцер Q3 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры) | H7/8" |
| Вместимость канала Q3Q6/Q5Q4, л | 6,039 |
| Вместимость канала H1H2, л | 6,138 |
|
MCHE_Danfoss_Ridan2023Письмо о замене пластинчатых паяных ТО и микроканальных алюминиевых конденсаторов MCHE Danfoss на Ридан 71.78KB |
|
Паспорт на 111B0294R 634.55KB |
|
Инструкция 111B0294R 1.46MB |
|
Чертеж 111B0294R 176.76KB |
