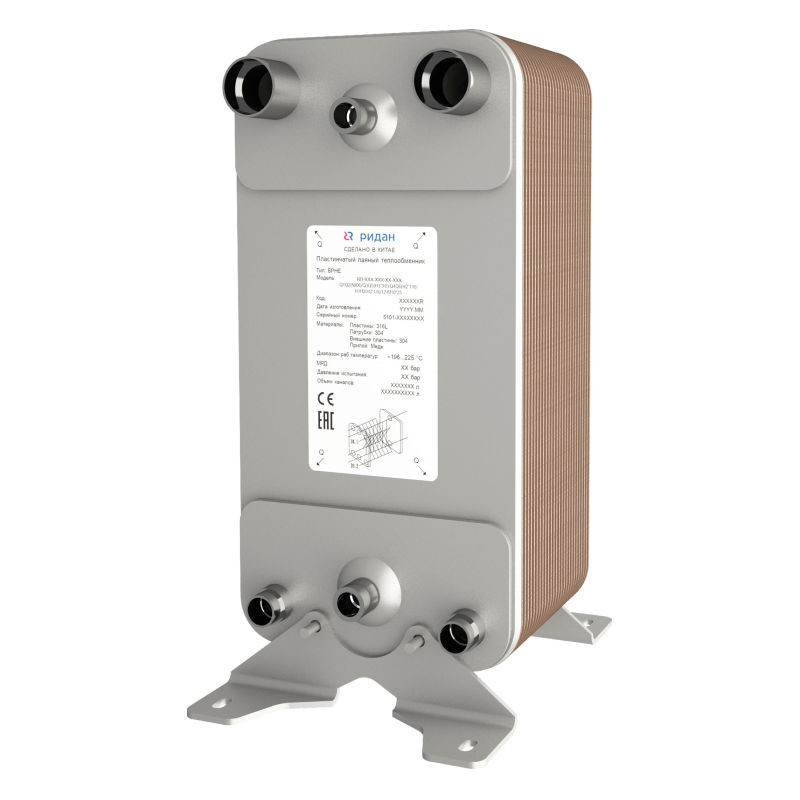

Теплообменник пластинчатый паяный BPHE RD-113W-206-4,5-HDQ-Q3Q5(H1"1/8)/Q4Q6(H2"1/8)/H1H2(T76.1)/4-M8*23 111B0392R серии RD-113W от компании Ридан используются в холодильных установках в качестве испарителей. Производительность: до 200 кВт. Модель с дистрибьютором жидкости. Рабочее давление 45 бар. |
| Особенности серии RD-113W: |
 Материал пластин - нержавеющая сталь AISI 316L |
| Медный припой |
| Компактный размер |
| Высокая эффективность |
| Широкий ряд присоединительных размеров |
| Высокотехнологичное производство |
| Высококвалифицированная техподдержка |
| Рабочие среды: негорючие хладагенты (HFC, HCFC), технические и холодильные масла, вода для технических нужд и систем ГВС, спиртосодержащие растворы |
| Свойство | Значение |
| Количество пластин | 206 |
| Климатическое исполнение | УХЛ4 |
| Расчетное давление, бар | 45 |
| Рабочее давление, бар | 45 |
| Пробное давление, бар | 67,5 |
| Присоединительный штуцер H1 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры) | T76.1 |
| Присоединительный штуцер H2 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры) | T76.1 |
| Присоединительный штуцер Q5 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры) | H1''1/8 |
| Наличие дистрибьютора | есть |
| Количество контуров | два |
| Диапазон рабочих температур среды/стенки | от-196 до+225C |
| Присоединительный штуцер Q4 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры) | H2''1/8 |
| Группы сред согласно ТР ТС 032 | Газы и жидкости 1 и 2 группы опасности |
| Модель | RD-113W-206-4,5-HDQ |
| Масса теплообменника (нетто), кг | 77,886 |
| Габаритные размеры (ВхШхГ), мм | 243х491х430 |
| A,мм | 428,38 |
| Присоединительный штуцер Q3 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры) | H1''1/8 |
| Присоединительный штуцер Q6 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры) | H2''1/8 |
| Вместимость канала Q3Q6/Q5Q4, л | 20,295 |
| Вместимость канала H1H2, л | 20,394 |
|
MCHE_Danfoss_Ridan2023Письмо о замене пластинчатых паяных ТО и микроканальных алюминиевых конденсаторов MCHE Danfoss на Ридан 71.78KB |
|
Паспорт на 111B0392R 634.65KB |
|
Инструкция 111B0392R 1.46MB |
|
Чертеж 111B0392R 173.33KB |
