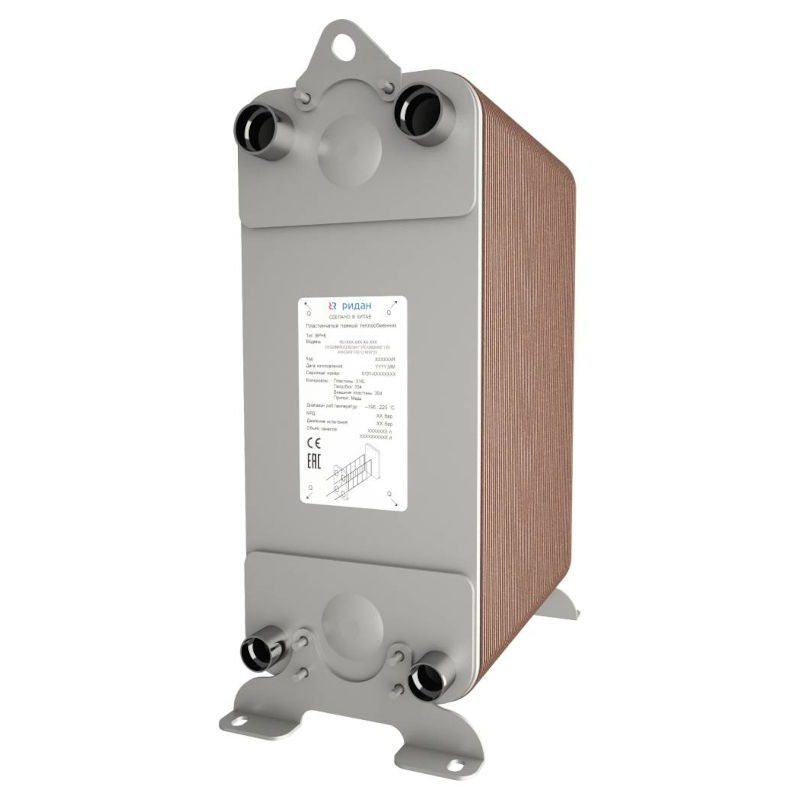

Теплообменник пластинчатый паяный BPHE RD-210-120-3,0-HQ 111B0177R серии RD-210 от компании Ридан используются в холодильных установках в качестве конденсаторов, испарителей (модификация с дистрибьютором жидкости "Q"), а также для однофазных применений. Производительность: 150 - 600 кВт. Каналы типа H. Модель с дистрибьютором жидкости. Рабочее давление 30 бар. |
| Особенности серии RD-210: |
 Материал пластин - нержавеющая сталь AISI 316L |
| Медный припой |
| Компактный размер |
| Высокая эффективность |
| Широкий ряд присоединительных размеров |
| Высокотехнологичное производство |
| Высококвалифицированная техподдержка |
| Рабочие среды: негорючие хладагенты (HFC, HCFC), технические и холодильные масла, вода для технических нужд и систем ГВС, спиртосодержащие растворы |
| Свойство | Значение |
| Количество пластин | 120 |
| Климатическое исполнение | УХЛ 4 |
| Расчетное давление, бар | 30 |
| Рабочее давление, бар | 30 |
| Вместимость канала H1H2, л | 30 |
| Наличие дистрибьютора | есть |
| Количество контуров | один |
| Диапазон рабочих температур среды/стенки | от-196 до+225C |
| Группы сред согласно ТР ТС 032 | Жидкости 1 и 2 группы опасности, газы 2 группы опасности |
| Присоединительный штуцер Q3 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры) | H2''1/8 |
| Модель | RD-210-120-3,0-HQ |
| Пробное давление, бар | 45 |
| Масса теплообменника (нетто), кг | 101 |
| Присоединительный штуцер H1 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры) | L2'' |
| Присоединительный штуцер H2 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры) | L2'' |
| Вместимость канала Q3Q6/Q5Q4, л | 29,5 |
| Присоединительный штуцер Q6 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры) | H3''1/8 |
| Габаритные размеры (ВхШхГ), мм | 739x322x321 |
| A,мм | 321 |
| Тип рабочей среды | |
| негорючие хладагенты (фторуглеводороды, хлорфторуглеводороды), технические и холодильные масла, вода для технических нужд и систем ГВС, спиртосодержащие растворы, водные растворы гликолей | |
| Комплект | |
| В комплект поставки входит:- теплообменник пластинчатый типа BPHE, ; - упаковочная коробка; - паспорт (предоставляется по запросу в электронной форме); - руководство по эксплуатации (предоставляется по запросу в электронной форме); | |
|
MCHE_Danfoss_Ridan2023Письмо о замене пластинчатых паяных ТО и микроканальных алюминиевых конденсаторов MCHE Danfoss на Ридан 71.78KB |
|
Паспорт на 111B0177R 525.66KB |
|
Инструкция 111B0177R 1.36MB |
|
Чертеж 111B0177R 2.19MB |
