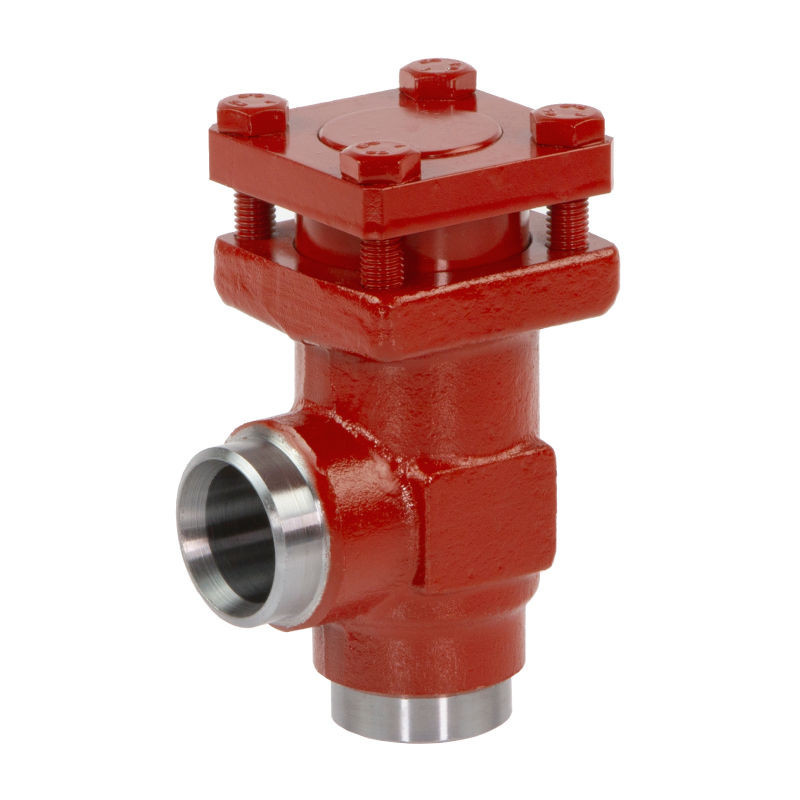

146C6150R от компании Ридан это обратный клапан типа CHV, в угловом исполнении, в модификации CHV 150 G ANG PN 40 Данный клапан используется в промышленных холодильных установках на объектах пищевой промышленности, предназначен для обеспечения движения рабочей среды только в одном направлении, блокируя её обратный поток. Клапаны серии CHV-X имеют два исполнения: угловое (ANG) и прямоточное (STR).
При перемещении рабочей среды в соответствии с направлением стрелки на корпусе клапана, конус отжимается от седла (пружина сжимается), что позволяет потоку проходить через клапан с минимальными потерями. В случае обратного течения рабочей среды, конус прижимается к седлу, останавливая поток хладагента. Пружина предназначена для уравновешивания сил трения во время контакта конуса с седлом.
Особенности CHV-X:
Рабочая среда: R 717 (аммиак), R744 (диоксид углерода), ГХФУ и ГФУ хладагенты
Типоразмер: DN 15 - DN 150
Модульная концепция - единые корпуса и высокая взаимозаменяемость запасных частей
Болты из нержавеющей стали
Оптимизированная геометрия проточной части клапанов
Демпфирующая камера обеспечивает оптимальную защиту от пульсаций при низких нагрузках
Свойство
Значение
Тип клапана
CHV 150 G ANG
Исполнение
Угловой
Геометрические параметры, мм
H
295
B
145
E
219
Масса, кг*
20
Макс. рабочее давление, бар изб.
40
Пропускная способность (Kv), м³/ч
Уточняется
Кодовый номер
146C6150R
Доступные файлы для Обратный клапан CHV 150 G ANG PN 40 146C6150R
Замена оборудования CHV
Замена обратных клапанов CHV-X Danfoss на клапана CHV Ридан 241.57KB
