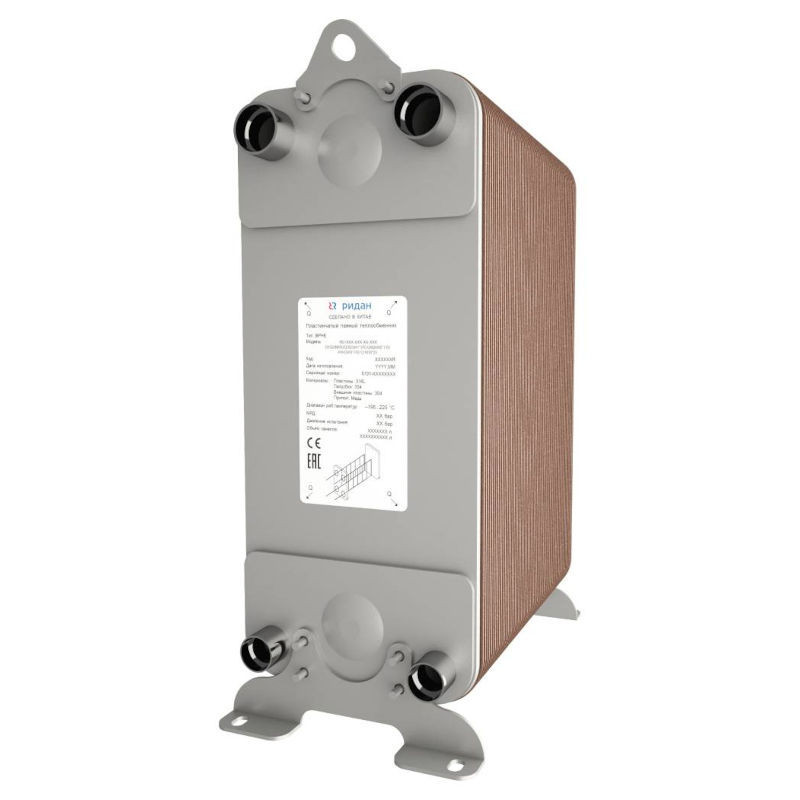

Теплообменник пластинчатый паяный BPHE RD-210-290-4,5-HDQ 111B0549R серии RD-210 от компании Ридан используются в холодильных установках в качестве конденсаторов, испарителей (модификация с дистрибьютором жидкости "Q"), а также для однофазных применений. Производительность: 150 - 600 кВт. Рабочее давление 45 бар. |
| Особенности серии RD-210: |
 Материал пластин - нержавеющая сталь AISI 316L |
| Медный припой |
| Компактный размер |
| Высокая эффективность |
| Широкий ряд присоединительных размеров |
| Высокотехнологичное производство |
| Высококвалифицированная техподдержка |
| Рабочие среды: негорючие хладагенты (HFC, HCFC), технические и холодильные масла, вода для технических нужд и систем ГВС, спиртосодержащие растворы |
| Свойство | Значение |
| Модель | RD-210-290-4.5-HDQ |
| Климатическое исполнение | УХЛ 4 |
| Расчетное давление, бар | 45 |
| Количество пластин | 290 |
| Рабочее давление, бар | 45 |
| Пробное давление, бар | 67,5 |
| Тип рабочей среды | ГХФУ, ХФУ, ГФУ, ГФО и природные хладагенты не вступающие в реакцию с медью, технические и холодильные масла, вода для технических нужд и систем ГВС, спиртосодержащие растворы, водные растворы гликолей |
| Количество контуров | два |
| Наличие дистрибьютора | есть |
| Присоединительный штуцер Q5 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры) | H1”5/8 |
| Масса теплообменника (нетто), кг | 233,08 |
| Вместимость канала Q1Q2, л | 72,5 |
| Присоединительный штуцер Q1 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры) | N1/2” |
| Присоединительный штуцер Q2 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры) | N1/2” |
| Габаритные размеры (ВхШхГ), мм | 739x322x765 |
| Присоединительный штуцер Q3 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры) | H1”5/8 |
| Присоединительный штуцер Q4 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры) | H3”1/8 |
| Вместимость канала Q3Q6/Q5Q4, л | 36 |
| Диапазон рабочих температур среды/стенки | от-196 до+225C |
| Присоединительный штуцер Q6 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры) | H3”1/8 |
| Группы сред согласно ТР ТС 032 | Жидкости 1 и 2 группы опасности, газы 2 группы опасности |
| Присоединительный штуцер H1 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры) | F3” |
| Присоединительный штуцер H2 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры) | F3” |
| Вместимость канала H1H2, л | 72,5 |
| A,мм | 765 |
|
MCHE_Danfoss_Ridan2023Письмо о замене пластинчатых паяных ТО и микроканальных алюминиевых конденсаторов MCHE Danfoss на Ридан 71.78KB |
|
Паспорт на 111B0549R 637.54KB |
|
Инструкция 111B0549R 1.46MB |
Купить Теплообменник пластинчатый паяный BPHE RD-210-290-4,5-HDQ 111B0549R или получить консультацию по приобретению данного продукта Вы можете: |
 По телефону: +7 383 209 26 47 |
 По электронной почте: info@1ridan.ru |
