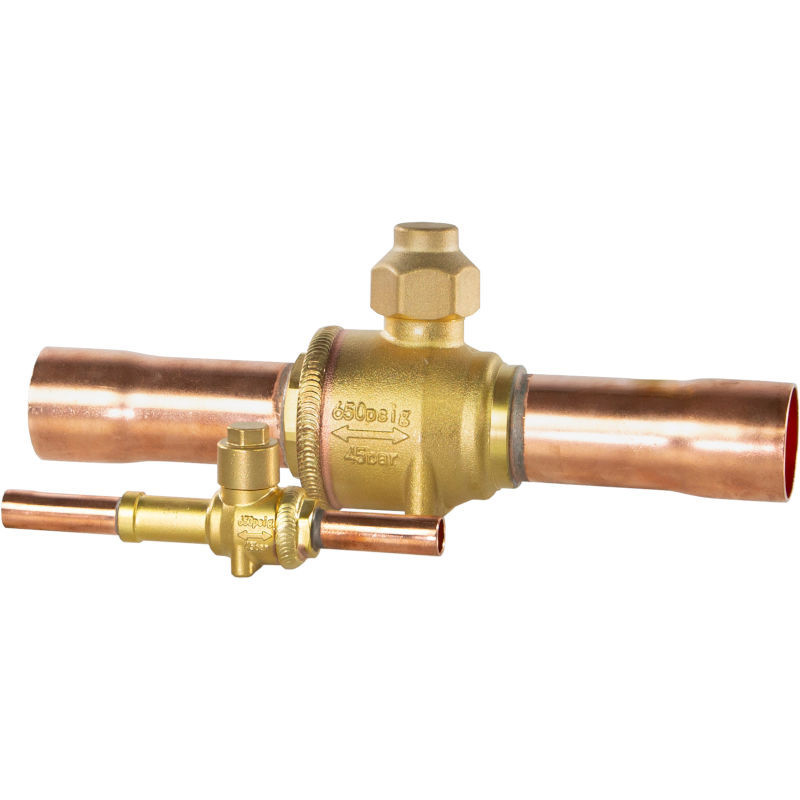

GBC 6s 009L7020R является запорным краном с ручным управлением, с присоединительными патрубками ¼ под пайку. |
| Особенности: |
| Клапаны типа GBC представляют собой двунаправленные шаровые запорные устройства, предназначенные для ручного управления в холодильных системах. Они используются для случаев, когда необходимо блокировать движение хладагента в трубопроводе холодильного контура. |
| Предназначены для установки в жидкостных линиях, линиях оттайки горячим газом, линиях всасывания и нагнетания систем охлаждения, заморозки и кондиционирования воздуха. |
| Шаровые клапаны GBC созданы таким образом, чтобы обеспечить максимальную герметичность уплотнений штока и тефлонового посадочного седла. Клапаны GBC изготавливаются с сервисным штуцером или без него |
| Чертеж | |
 |
|
| Свойство | Значение |
| A, мм | 51.1 |
| B, мм | 14 |
| C, мм | 16 |
| D, мм | 6 |
| E, мм | 7 |
| H, мм | 45.2 |
| L, мм | 120 |
| M, мм | M4 |
| S, mm | S12 |
| Вес, кг | 0,154 |
| Диапазон температур рабочей среды, °C | -40→120 |
| Класс герметичности | B |
| Климатическое исполнение | УХЛ4 |
| Максимальное испытательное давление PB, бар | 65 |
| Максимальное рабочее давление PB, бар | 45 |
| Материал деталей изделия | Смотрите в руководстве по эксплуатации |
| Номинальный диаметр (DN), мм | 6 |
| Присоединительные патрубки, дюйм | 1/4" |
| Присоединительные патрубки, мм | - |
| Пропускная способность Kv, м3/ч | 0,8 |
| Сервисный штуцер | нет |
| Тип присоединения | Под пайку ODF |
| Тип хладагента | ХФУ, ГХФУ и ГФУ (группа опасности 2) |
| Фазовое состояние | Газ/жидкость |
|
Письмо о замене оборудованияЗамена оборудования с Danfos на Ridan 305.93KB |
|
Техническое описание GBC 480.13KB |
|
Монтаж GBC 474.43KB |
|
Паспорт на 009L7020R 920.02KB |
|
Инструкция 009L7020R 1.09MB |
