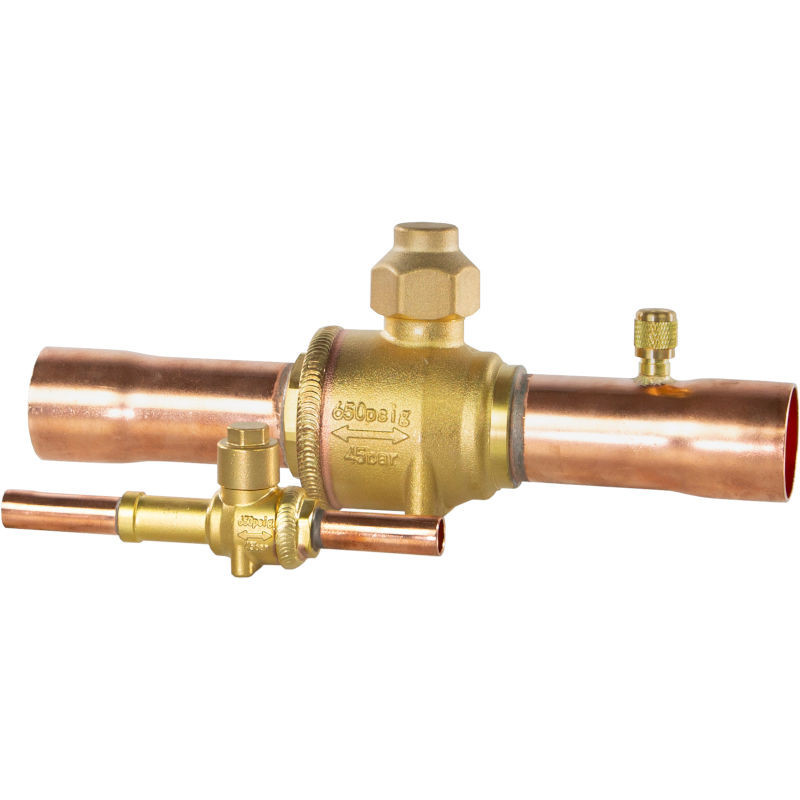

GBC 79s 009L7981R является запорным краном с ручным управлением, с присоединительными патрубками 3" ⅛ под пайку и с сервисным штуцером |
| Особенности: |
| Клапаны типа GBC представляют собой двунаправленные шаровые запорные устройства, предназначенные для ручного управления в холодильных системах. Они используются для случаев, когда необходимо блокировать движение хладагента в трубопроводе холодильного контура. |
| Предназначены для установки в жидкостных линиях, линиях оттайки горячим газом, линиях всасывания и нагнетания систем охлаждения, заморозки и кондиционирования воздуха. |
| Шаровые клапаны GBC созданы таким образом, чтобы обеспечить максимальную герметичность уплотнений штока и тефлонового посадочного седла. Клапаны GBC изготавливаются с сервисным штуцером или без него |
| Чертеж | |
 |
|
| Свойство | Значение |
| A, мм | 157 |
| C, мм | 40 |
| D, мм | 79.6 |
| E, мм | 45.5 |
| F, мм | 9 |
| h, mm | 106 |
| J, мм | 63 |
| k, мм | 83.5 |
| L, mm | 305 |
| M, мм | M6 |
| Вес, кг | 8,293 |
| Диапазон температур рабочей среды, °C | -40→120 |
| Класс герметичности | B |
| Климатическое исполнение | УХЛ4 |
| Максимальное испытательное давление PB, бар | 65 |
| Максимальное рабочее давление PB, бар | 45 |
| Материал деталей изделия | Смотрите в руководстве по эксплуатации |
| Номинальный диаметр (DN), мм | 80 |
| Присоединительные патрубки, дюйм | 3 1/8" |
| Присоединительные патрубки, мм | - |
| Пропускная способность Kv, м3/ч | 700 |
| Сервисный штуцер | да |
| Тип присоединения | Под пайку ODF |
| Тип хладагента | ХФУ, ГХФУ и ГФУ (группа опасности 2) |
| Фазовое состояние | Газ/жидкость |
|
Письмо о замене оборудованияЗамена оборудования с Danfos на Ridan 305.93KB |
|
Техническое описание GBC 480.13KB |
|
Монтаж GBC 474.43KB |
|
Паспорт на 009L7981R 920.35KB |
|
Инструкция 009L7981R 1.09MB |
