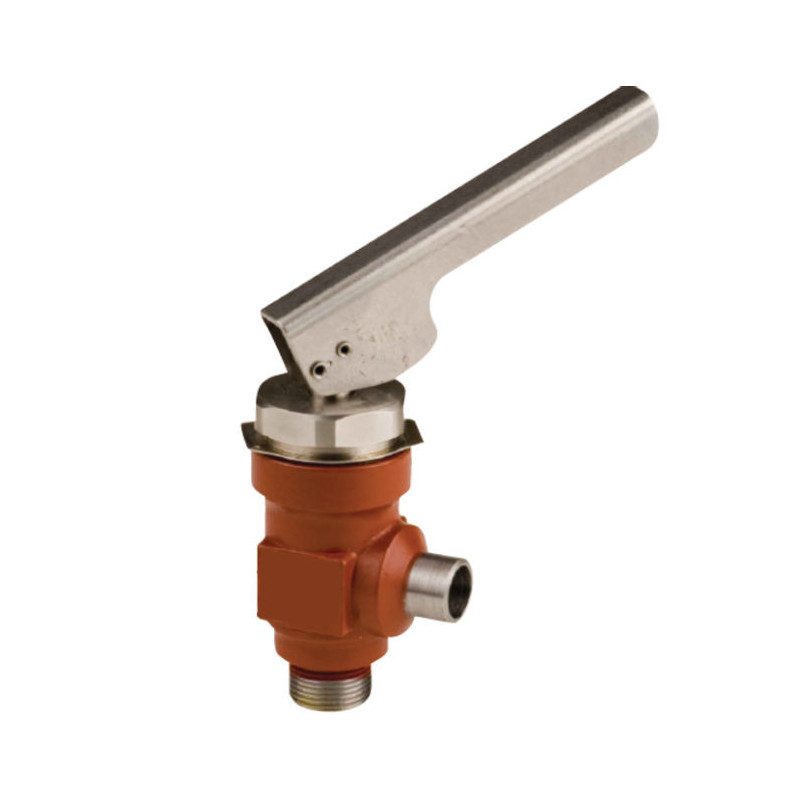

149C2015R это запорный клапан типа SVA, в модификации SVA-Q 15 с функцией быстрого открытия/закрытия Предназначен для слива масла из систем с хладагентом (аммиак и др.), находящихся под давлением. SVA-Q 15 создан для предотвраще́ния случайного выброса хладагента в окружающую среду.
Устройство SVA-Q:
Конструкция клапана состоит из углового корпуса с двумя патрубками и верхней функциональной части с рукояткой для быстрого открытия.
Рукоятка клапана может поворачиваться на 360°.
В клапан встроенное устройство сброса давления при возникновении избыточного давления между запорными клапанами SVA и SVA-Q.
Боковой патрубок имеет присоединение под сварку встык DIN 15 или 20 в зависимости от кода заказа.
Нижний патрубок имеет резьбовое присоединение G ¾
Чертеж
Свойство
Значение
A, мм
45
B, мм
45
H, мм
185
Исполнение
Угловой
Номинальный диаметр (DN), мм
15
Максимальное рабочее давление (PN), бар изб.
40
Рабочая среда
ГХФУ, негорючие ГФУ , R717 (NH3). (Газы и жидкости, 1 и 2 группы опасности)
Герметичность затвора по ГОСТ 9544
Класс "А" по ГОСТ 9544-2015
Температура рабочей среды, °С
-40 … +120
Масса, кг
~1
Тип присоединения (боковой штуцер)
15 D (1/2") - под сварку встык
Тип присоединения (нижний штуцер)
Наружная резьба G3/4
Наружный / Внутренний диаметры бокового штуцера, мм
21,3 / 13,9
Доступные файлы для Запорный клапан SVA-Q 15 149C2015R
Конструкция клапана состоит из углового корпуса с двумя патрубками и верхней функциональной части с рукояткой для быстрого открытия.
Паспорт на 149C2015R
